参数化辅助实体模型制作

作为一名建筑设计学生，设计是一件非常重要的事情，但是同样很重要的是如何表现自己的设计。我们的大作业一般要求图纸和模型两方面，对于图纸，相信借助Lu，ps，Ai等一系列渲染或者是图像处理软件等，我们可以取得很不错的效果，可是对于模型这一块，由于我们建筑学并不像工业设计学生一样有专门的模型教学课程，所以往往制作模型尤其是曲线的模型时，很吃力。我这次的帖子就是为了集思广益，征集大家制作异形建筑模型的手法，并且自己提出一种可行手段供大家参考。对于所提方法优秀者，宝石奖励。       我的方法基于犀牛和Gh这二者的强大功能，这里不阐述详细步骤，只是阐述基本思路。


登录/注册后可看大图

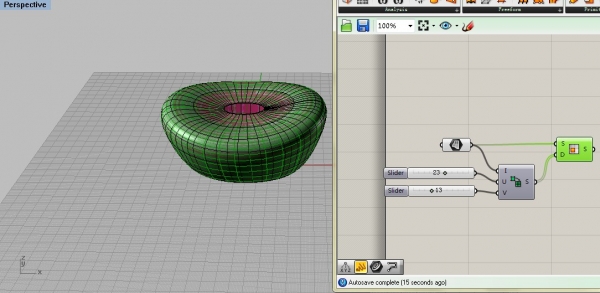

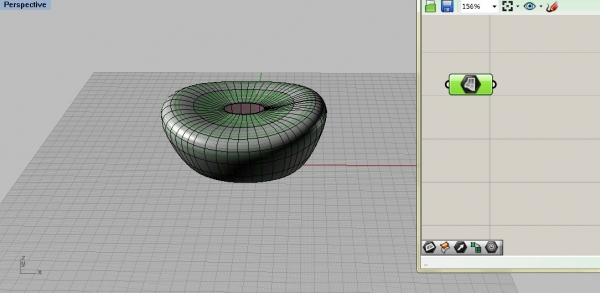

      我们那这个体块为例，运用Gh，首先将其选中，细分成网格


登录/注册后可看大图


登录/注册后可看大图

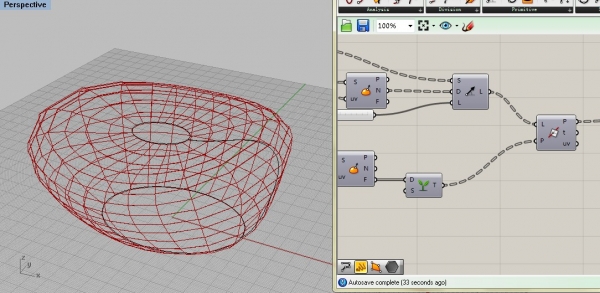

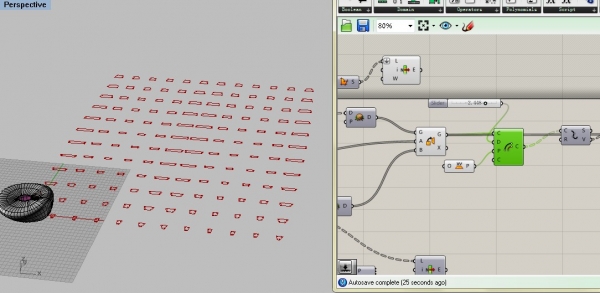

     运用GH各种命令将其细分后得到的实际是网格体块的各个网格进行展开


登录/注册后可看大图

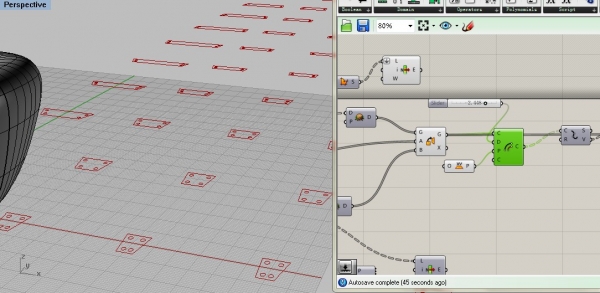

      为了制作模型是方便，在每个分割出来的四边形四角上开洞，作为模型结合部，可以使用绳子等进行绑定。


登录/注册后可看大图

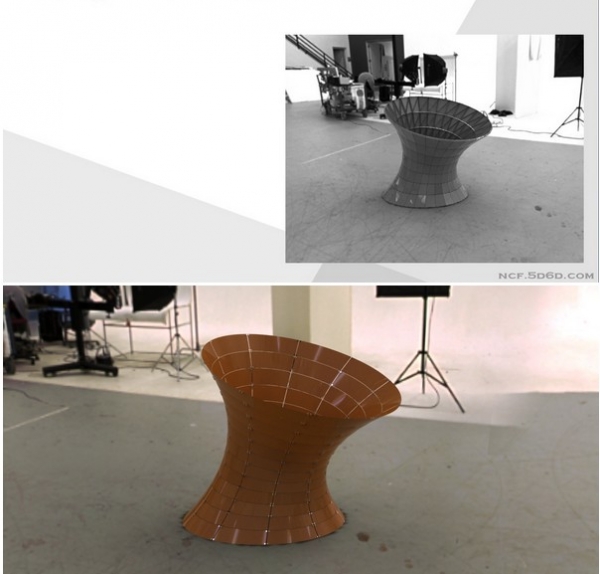

    下面是网上的实例成果。


登录/注册后可看大图


登录/注册后可看大图

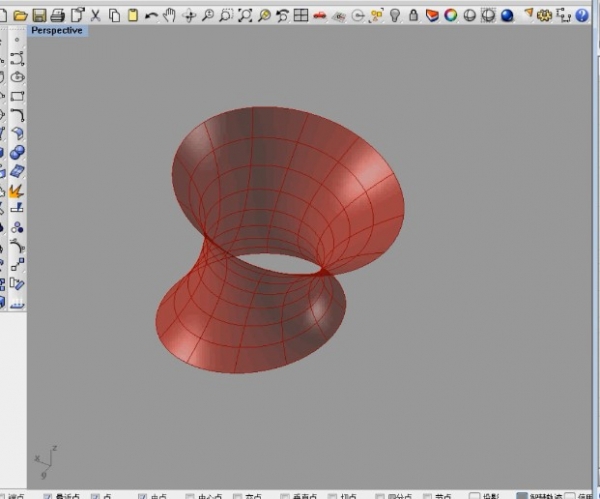

          以上的方法就是NCF上曲面细分法，其实质就是讲曲面进行细分，得到近似于曲面的网格，然后分离出所有单一的网格进行导出，再用激光雕刻机进行雕刻，最终拼合得到所需物体，当然也也有缺陷。
          当然，方法不止这一种，比如我们可以先制作出模型的骨架再进行表皮粘贴，就好像悉尼歌剧院的施工方法一样。又或者我们可以运用玻璃板堆叠出模型造型同时营造相当通灵的效果。
          这也说明参数化不仅仅用于造型，事实上国内做得比较多的就是参数化造型，而国外比较多的是参数化施工，国内与国外之间还是有比较大的差距的，期望大家新势力的崛起

哦，楼主说的是实体模型，不是软件建模啊，呵呵。本人手残，只会玩游戏。。。

模型展开为实体搭建提供很多方便 挺好

恩恩~~~这也是参数化生命力所在撒，参数化的施工比造型来得更加实际和有意义

感谢分享
